Achs- und Gelenkspieltester für PKW und leichte Nutzfahrzeuge (Überflur)

Details

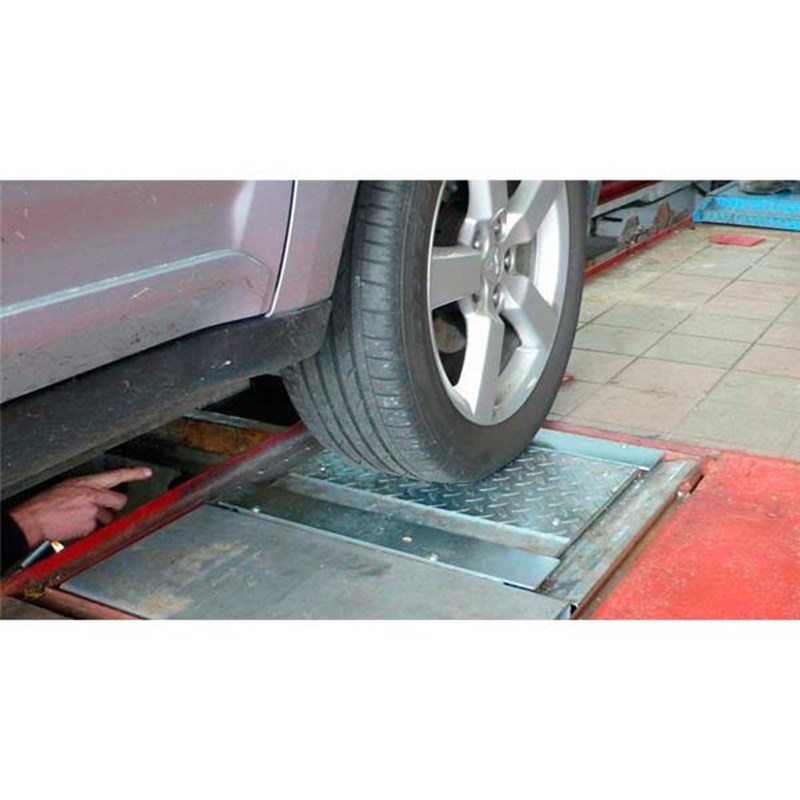

Achs- und Gelenkspieltester für PKW und leichte Nutzfahrzeuge

Hydraulisch betätigter Spieltester zur Prüfung der Fahrzeug ? Radaufhängung und
Lenkelemente bis 2.6 t Achslast. Mit 6 Prüfbewegungen ist dieser Spieltester für die
Fahrwerksdiagnose und die periodische Fahrzeuginspektion geeignet. Die geringe Bauhöhe
erlaubt die Montage bei einer Arbeitsgrube oder auf der Hebebühne.

Für die Verwendung in einer konstanten
Umgebungstemperatur unter 0°C wird ein Hydrauliköl mit
der Qualität U10 empfohlen.

Prüfung von Fahrzeugen der Kategorie M1, N1

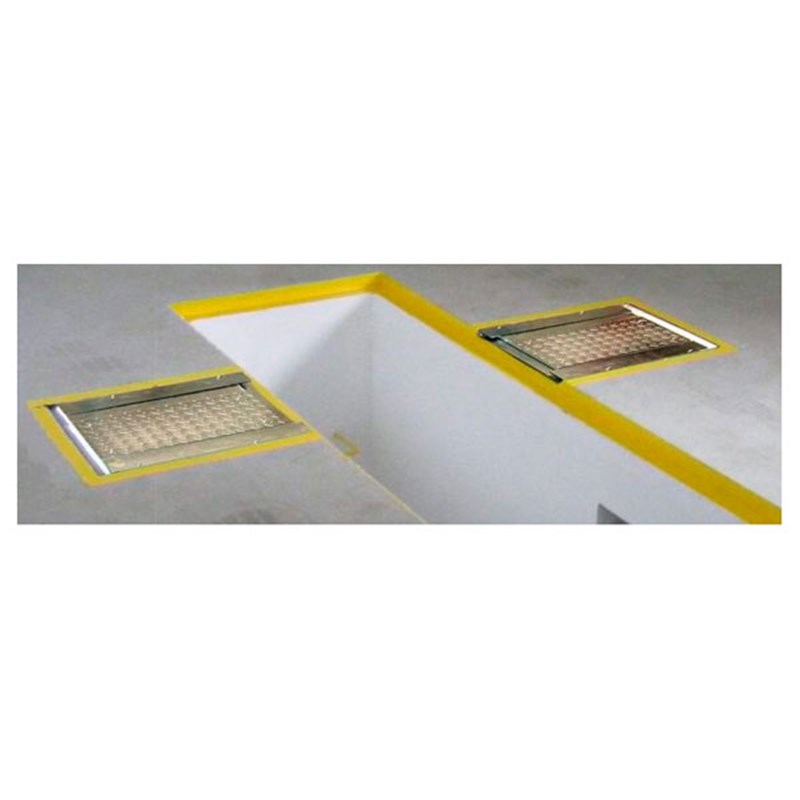

Installation in der Arbeitsgrube oder auf einer Hebebühne
Prüfbewegungen: Längs, Quer und parallel
Prüfung durch eine Person mit dem Bremspedalfeststeller
Hydraulikanschlüsse nach unten (P-Model)) oder zur Seite (L-Model) verfügbar
Abdeckung der Prüfplattenränder gewährt zusätzliche Anwendersicherheit
Im ausgeschalteten Zustand werden die Prüfplatten automatisch fixiert
Erfüllt die Anforderungen der österreichischen Prüfstellenverordnung 3/4/5.PBStV-Nov./Anl.2a

Voraussetzung für die Installation
Vorbereitete Einbaugrube mit Kantenschutz
Vorbereitete Elektroanschlüsse sowie Leerverrohrung für die Leitungsverlegung
Vorbereitete Leerverrohrung für die Steuer- und Pneumatik-Leitungen
Hydrauliköl

Standard Lieferumfang

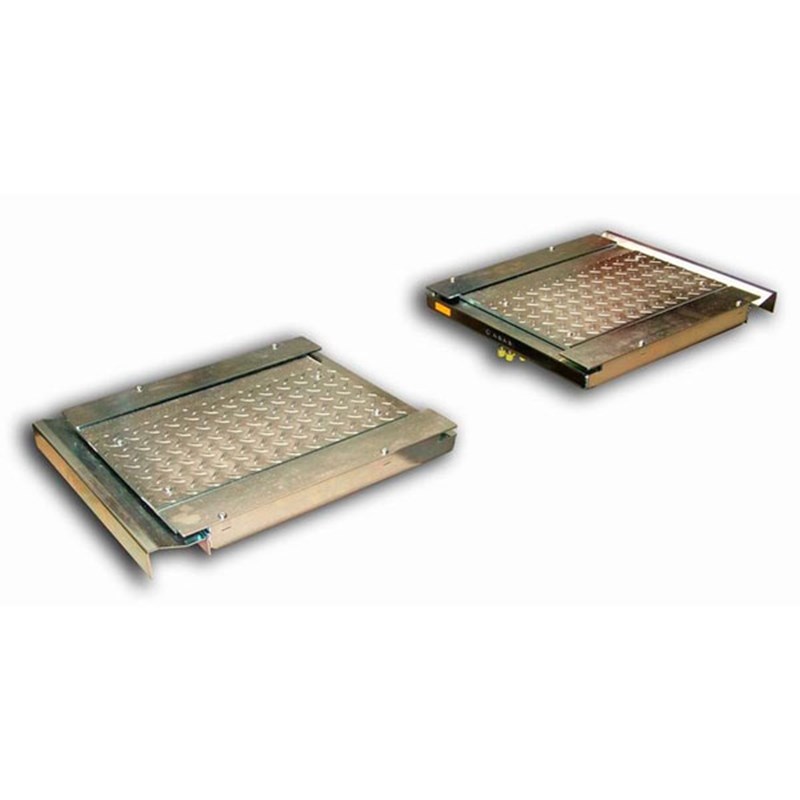

Linke und rechte Prüfeinheit
Hydraulikaggregat mit Ventilblock und Steuerung
Fernbedienung mit inkludierter Inspektionslampe
Bremspedalfeststeller

Zubehör
Für die Installation auf einer Scherenhebebühne ist die Erlaubnis des Bühnenherstellers erforderlich.
Abrollschutz und Scheren-Verbindungsstange müssen vorhanden sein
Hydraulik-Verbindungsschläuche (Standard Länge bei Bestellung ab Werk ist 4 x 1800 mm und 4 x 4000 mm)

Sonderzubehör
Auf- und Abfahrtsrampen (4Stück)

Technische Daten

Modell: RP-ET-HDL_2.6
Maximale Achslast: 2.6 t
Minimale Spurbreite: 1000mm
Maximale Spurbreite: 2000mm
Abmessungen der Prüfplatte: 500x270mm
Prüfplatten ? Belag: Tränenblech
Maximale Schubkraft / Platte: 8000N
Bewegungsgeschwindigkeit: 50mm/s
Bewegungen
Quer (gleichzeitig gegenläufig): 80mm
Längs (gleichzeitig gegenläufig): 50mm
Abmessungen eingebaut (B x L x T)
In der Arbeitsgrube: 2200x600x520x54mm
Auf der Scherenbühne (2 Seiten): 500x500x54mm
Korrosionsschutz: galvanisiert
Hydrauliköl - Menge: 5,8l
Hydrauliköl - Qualität: Hydrokomol U32
Ersatzweise: ISO-L-HM32 oder DIN-HLP32
Antriebsleistung: 1.1 kW
Stromversorgung: 3 x 400 V
Absicherung: 3 x 10 A

LIEFERUNG PER SPEDITION BIS BORDSTEINECKE.

Lieferung CHF 150.- exkl. 8.1% MwSt.

CHF 4660.-

CHF 5933.-

Alle aufgeführten Preise sind exkl. MwSt.
